| DC電圧: | 48V | 定格電流: | 6.7A |
|---|---|---|---|
| 周波数範囲: | 47~63Hz | 使用温度: | -30 | +70°C （「カーブ」を軽減することを参照して下さい） |
| 力率: | PF>0.97/115VAC、 | ディメンション: | 252*90*42mm （L*W*H） |
| ハイライト: | meanwell の 調光対応 導かれた運転者 |
||

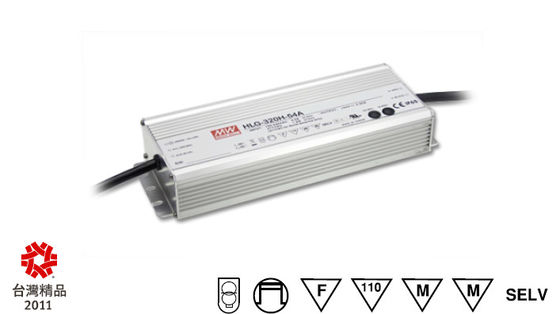

MEANWELL 240W 54V LED の電源 UL/cUL PFC IP65 HLG-240
指定:
| モデル | HLG-320H-48 | |
| 出力 | DC 電圧 | 48V |
| 一定した現在の地域 Note.4 | 24 | 48V | |
| 評価される流れ | 6.7A | |
| 評価される力 | 321.6W | |
| さざ波及び騒音（最高。） Note.2 | 250mVp-p | |
| 電圧 ADJ. RANGE Note.6 | 43 | 52V | |
| 現在の ADJ. RANGE | 内部潜在的なメートルまたは出力ケーブルを通って調節することができます | |
| 3.35 | 6.7A | ||
| 電圧許容 Note.3 | ±1.0% | |
| ライン規則 | ±0.5% | |
| 負荷規則 | ±0.5% | |
| 組み立て、上昇時間 Note.8 | 2500ms、満載 230VAC /115VAC の 80ms | |
| 遅らせて下さい時間（Typ。）を | 満載 230VAC /115VAC の 15ms | |
| 入力 | 電圧範囲 Note.5 | 90 | 305VAC 127 | 431VDC |
| 周波数範囲 | 47 | 63Hz | |
| 力率 | 50 の満載および定格出力の電圧 PF 0.9 の PF 0.95/230VAC PF 0.98/115VAC | 100% の負荷 | |
| 効率（Typ。） | 95% | |
| AC 流れ | 4A/115VAC 2A/230VAC 1.8A/277VAC | |
| 侵入の流れ（Typ。） | コールド スタート 75A/230VAC | |
| 漏出流れ | <0> | |
| 保護 | 現在の Note.4 に | 95 | 108% |
| 保護タイプ: 一定した現在の制限は、障害状況が取除かれた後自動的に回復します | ||
| 短絡 | しゃっくりモードは、障害状況が取除かれた後自動的に回復します。 | |
| 電圧に | 53.5 | 60V | |
| 保護タイプ: 回復するためにおよび掛け金、動力再供給 o/p の電圧を離れて締められる | ||
| 105°C ±5 の °C （TSW1） | ||
| 温度に | 保護タイプ: 温度がダウン状態になった後 o/p の電圧を締めて下さい、自動的に回復します | |
| 環境 | 働く TEMP。 | -30 | 満載 +60°C @; +70°C @ 60% の負荷（カーブを軽減する Refer to）; -40 動力を与えることができます |
| 働く湿気 | 20 | 不凝縮 95% RH | |
| 貯蔵 TEMP。、湿気 | -40 | +80°C、10 | 95% RH | |
| TEMP. 係数 | ±0.03%/°C （0 | 50°C） | |
| 振動 | 10 | 500Hz、5G 12min。/1cycle の 72min のための期間。 X、Y の Z の斧に沿ってそれぞれ | |
| 安全及び EMC | 安全基準 Note.7 | UL8750 は、EN61347-1 の EN61347-2-13 独立者（HLG-320H C のタイプを除く）承認しました; 設計は UL60950-1、TUV EN60950-1 を示します |
| 抵抗電圧 | I/P-O/P: 3.75KVAC I/P-FG: 1.88KVAC O/P-FG: 0.5KVAC | |
| 分離の抵抗 | I/P-O/P、I/P-FG、O/P-FG: 100M のオーム/500VDC/25°C/70% RH | |
| EMI の伝導及び放射 | EN55015、EN55022 （CISPR22）への承諾 Class B | |
| 調和的な流れ | EN61000-3-2 クラスへの承諾 C （50% の負荷）; EN61000-3-3 | |
| EMS の免除 | EN61000-4-2,3,4,5,6,8,11 への承諾; ENV50204、EN61547、EN55024 の重工業のレベル（サージ 4KV）、規準 A | |
| 他 | MTBF | Khrs 最少 MIL-HDBK-217F （25°C） |
| 次元 | 252*90*42mm （L*W*H） （HLG-320H-Blank/A/B） 256*90*42mm （L*W*H） （HLG-320H-C） | |
| パッキング | 1.88Kg; 8pcs/16kg/0.83 CU FT | |
| ノート |
1. 特に述べられないすべての変数は周囲温度の 230VAC 入力、定格負荷および 25°C で測定されます。 2. さざ波及び騒音は 0.1uf 及び 47uf 平行コンデンサーによって終わる帯域幅の 20MHz で 12"の使用によって歪んだ組ワイヤー測定されます。 3. 許容: 組み立ての許容、ライン規則および負荷規則を含んでいます。 4. 一定した現在の業務の地域は 50% ~100% の定格出力の電圧の内にあります。 これは LED 関連適用のための適した操作の地域でが、特定のシステム設計のための特別な電気条件を再確認します。 5. 軽減は低い入力電圧の下で必要かもしれません。 静特性を詳細については点検して下さい。 6. A をタイプし、C だけをタイプして下さい。 7. 安全および EMC の設計は EN60598-1、従がう CNS15233、GB7000.1、FCC part18 を示します。 8. 設定時間の長さは風邪で最初に始まります測定されます。 オン/オフ回転は設定時間の増加を電源もたらすかもしれません。 9. 電源は最終的な装置を伴って作動する部品として考慮されます。 EMC の性能が完全な取付けによって影響されるので、最終的な設備製造業者は完全な取付けの EMC の指令を再度再修飾しなければなりません。 |
|
