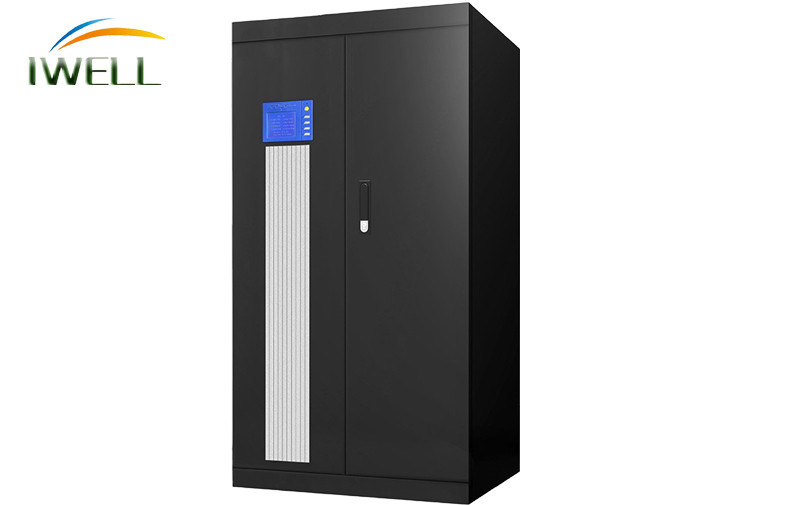

無停電電源装置

入力

入力電圧

評価される電圧

380VAC

線間電圧

段階

3Ф + N + PE （保護地球）

電圧範囲をつけて下さい

380VAC±25%

線間電圧

バイパス電圧範囲

220VAC±25%

段階の電圧;

ソフトウェアによって調節できます。

低損失バイパス

165VAC

バイパス低いカムバック

低損失 +10VAC

バイパス高い損失

275VAC

バイパス高いカムバック

高い損失10VAC

低損失/カムバック ライン

（165±5） VAC/（180±5） VAC

ライン高い損失/カムバック

（275±5） VAC/（260±5） VAC

入力頻度

評価される頻度

50Hz

ソフトウェアによって調節できます。

低損失頻度

（40~49） ±0.2Hz （デフォルト: 46Hz）

頻度低いカムバック

低損失頻度 + 0.5Hz

頻度高い損失

（51~60） ±0.2Hz （デフォルト: 54Hz）

頻度高いカムバック

頻度高い損失- 0.5Hz

入力パワーの要因

入力パワーの要因

0.7

220VAC の完全な R の負荷

発電機

サポート発電機の入力

発電機 rating≥2*UPS の評価

入力電流

評価される流れ

238A

入力保護

評価される保護

250A

出力

出力電力

VA/watt

100kVA/80kW

評価される電圧

380VAC

線間電圧

電圧範囲

200/208/220/230/240VAC （段階の電圧）

ソフトウェアによって調節できます。 208VAC/200VAC のために軽減する 10%。

電圧調整

±2%

電圧ゆがみ

≤8%

完全な RCD の負荷

≤3%

完全な R の負荷

DC のオフセット

≤100mV

過渡応答

≤9%

R の負荷 0%~100%~0%

≤6%

R の負荷 20%~100%~20%

一時的な回復

90% への≤60ms の電圧回復

完全な RCD の負荷

バイパスは回転で前に出力しました

はい

頂上の配給量

3:1

出力周波数範囲

ライン・モード

入力頻度（46Hz~54Hz）として 1.Same

2.50Hz （入力 frequency>54Hz か入れられた頻度<46hz>

電池モード

（50+0.1） Hz

スルー・レート

1 Hz/Sec

効率

ライン・モード

> 90%

R の負荷

電池モード

> 90%

R の負荷

積み過ぎ

ライン・モード/電池モード

警告するただ積み過ぎ

105%±5%≤load

2Min はとばし、驚かすために、それから移ります。

105%±5%

30S はとばし、驚かすために、それから移ります。

125%±5%

0.5S はとばし、驚かすために、それから移ります。

load>150%±5%

自動的に回復

はい

短い保護

ライン/電池モード

3S の後で出力および警報を断ち切って下さい

転送時間

電池モードへのライン

0mS

ライン・モードへの電池

0mS

モードをとばすライン

<1ms>

ライン・モードへのバイパス

<1ms>

電池および充電器

電池

評価される電圧

384VDC

保護

低い警報電圧/カムバックの電圧

（361.6V±4V）/（377.6V±4V）

操業停止の電圧

（320V±4V）/（336V±4V）

電池の保護

過充電の保護

（475V±4V）

電池テスト

弱い電池

サポート

電池の欠陥

サポート

充電器

出力電圧

（440±2） VDC

浮遊物充満電圧

充満時間

電池容量によって定められる

充満流れ

10A

フロント・パネル、最高 25A で置くことができます

インターフェイス

警報沈黙

サポート

DC電源回転の

サポート

自動的に再始動

サポート

警報

電池モード

Beep/4s

低い電池/充電器の欠陥

Beep/1s

UPS の欠陥

絶えず発信音

積み過ぎ

Beep/1s

バイパス モード

Beep/2Min

コミュニケーション

RS232/RS485 インターフェイス

サポート

出力乾燥した接触器

サポート

理性的なスロット

サポート

ソフトウェアを監視して下さい

UPS によって付けること

冷却

力の空冷

表示

LCD は UPS の状態を表示します

サポート

環境

仕事の温度

0℃~40℃

高度

<1000m

聞こえる騒音

≤70dB

保管温度

- 15℃~45℃

仕事の湿気

20%~95%

標準

EMS/EMI

行なわれる

IEC EN62040-02

放射される

反干渉

IEC 61000-4-2.4.5 のレベル IV の IEC61000-4-3 レベル III

安全

安全

GB4943-2001/IEC62040-1

交通機関

落下試験

GB-T4857-18

振動試験

B-WR1-129 （GB-T14715-93）

機械類の特徴

関係

入口

配線のターミナル ブロック

出口

配線のターミナル ブロック

外的な電池スロット

配線のターミナル ブロック

サイズ

UPS の純重量およびサイズ

L*W*H （mm）

880*850*1650

純重量（Kg）

800

UPS の重量およびパッケージのサイズ

L*W*H （mm）

950*920*1830

重量（Kg）

871

任意機能

60Hz

サポート

コンバーター モード

サポート

ECO モード

サポート

EPO モード

サポート
